Bobineuse-refendeuse
Le refendage et le rembobinage constituent un procédé de transformation de précision permettant de diviser de larges bobines mères en plusieurs bobines plus étroites, selon des largeurs déterminées. Grâce à des technologies de coupe par cisaillement ou par lame de rasoir, les bobineuses-refendeuses garantissent des rives nettes et une tension régulière des bobines. Elles sont indispensables à la préparation de matériaux souples tels que le papier, les films et les feuilles métalliques avant les étapes de production ultérieures.

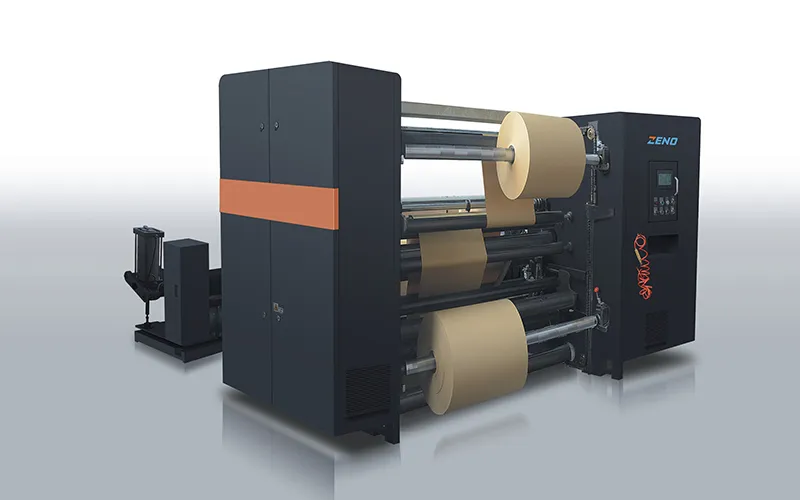

Notre bobineuse-refendeuse de type vertical est conçue pour le refendage et le rembobinage précis de matériaux de grand diamètre. Elle peut traiter différents supports, notamment le papier kraft, le carton, le papier complexé, le papier siliconé, la feuille d’aluminium et les matériaux non tissés.
Caractéristiques
- Contrôle de la tension: utilise des moteurs vectoriels ou des servomoteurs afin de maintenir automatiquement une tension constante pendant le processus d’enroulement central.
- Stabilité: équipée d’un système de réglage de la vitesse par variateur de fréquence, assurant une accélération progressive et un fonctionnement stable à haute vitesse jusqu’à 400 m/min.
- Surveillance intelligente: intègre des systèmes automatiques de comptage métrique et d’alarme afin de réduire les temps d’arrêt et les pertes de matériau.
- Structure de rembobinage: comprend deux arbres expansibles pneumatiques A/B et un système motorisé d’évacuation par chaîne facilitant le déchargement efficace des bobines finies.
- Correction au déroulage: équipée d’un système automatique de guidage et de correction de bande afin d’assurer un refendage précis, même lors du traitement de matériaux de base irréguliers ou enroulés de manière non uniforme.
- Refendage de précision: dispose d’un système de refendage à couteaux circulaires et d’un ventilateur haute pression assurant l’évacuation automatique des déchets de rive.
- Chargement automatisé des bobines: comprend un système hydraulique sans arbre pour le chargement des bobines mères.
Spécifications
| Modèle | WZFQ-1400 |
| Largeur maximale de déroulage | 1 400 mm |
| Diamètre maximal de déroulage | Ø1 500 mm |
| Largeur minimale de refendage | 40 mm |
| Diamètre maximal de rembobinage | Ø1 100 mm |
| Vitesse de refendage | ≤400 m/min |
| Alimentation électrique | 380 V, 50 Hz |
| Puissance totale | 24,5 kW |
| Dimensions de la machine (L × l × H) | 4 500 × 3 200 × 1 900 mm |
| Poids total de la machine | 5 000 kg |
Détails de la configuration de la machine

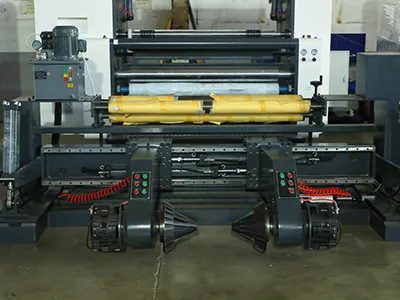

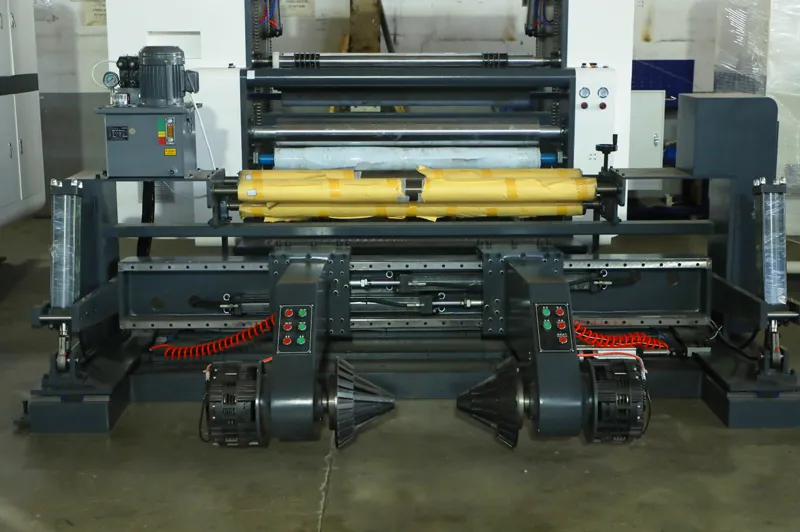

Section de déroulage : chargement automatique hydraulique sans arbre
- Déplacement latéral: contrôlé par des rails de guidage linéaires.
- Chargement: structure de chargement automatique sans arbre.
- Guidage de bande: système EPC haute précision de contrôle de la position des rives.
- Suivi: guidage par capteur à ultrasons.
- Tension: contrôle pneumatique automatique de la tension.
- Réglage: réglage manuel ou automatique de la position latérale et du parallélisme du support.

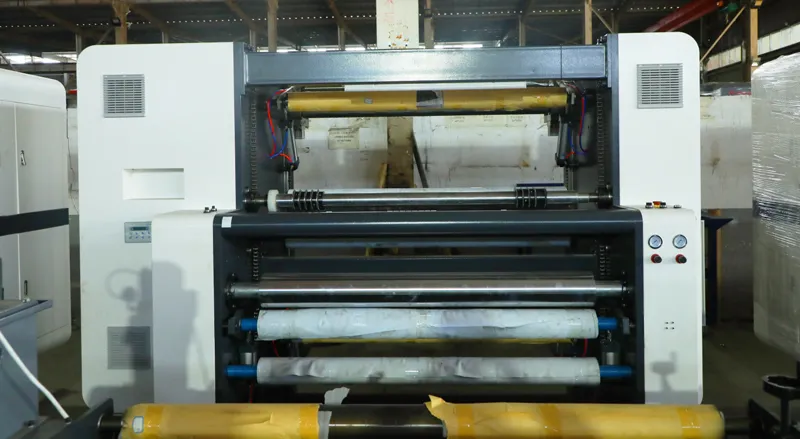

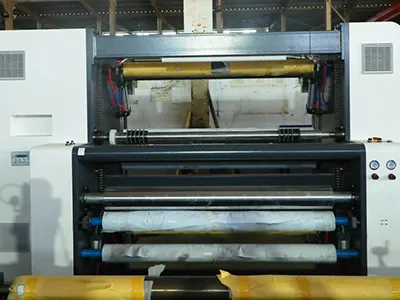

Section d’entraînement principal
- Type: traction active avec pressage pneumatique.
- Entraînement: le moteur principal entraîne l’arbre primaire et les rouleaux actifs.
- Pressage: commandé par des vérins pneumatiques.
- Déchargement: système motorisé d’évacuation par chaîne.

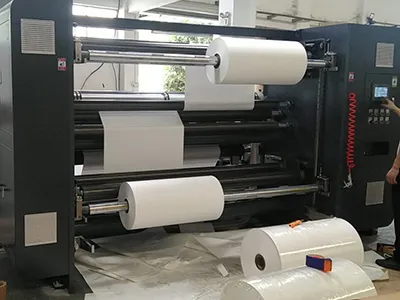

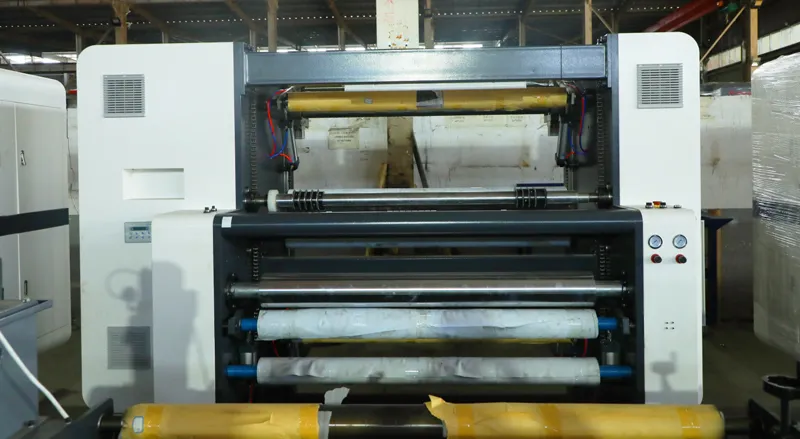

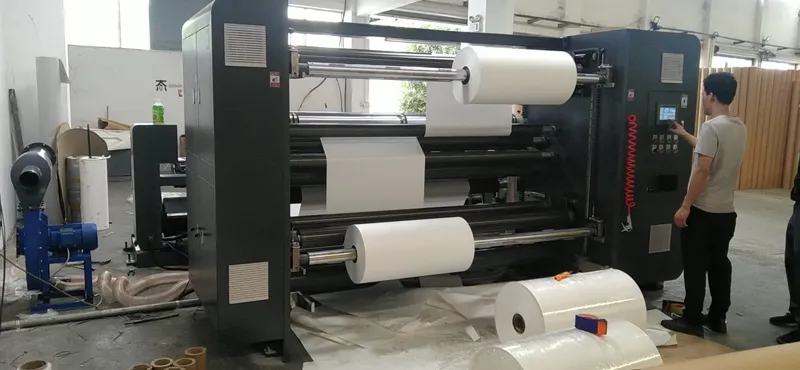

Section de rembobinage : deux arbres expansibles pneumatiques
- Méthode: enroulement central.
- Arbres: enroulement simultané sur deux arbres expansibles pneumatiques.
- Stabilité: bras mécaniques montés sur des rails de guidage linéaires.
- Principe d’appui en surface: les arbres de rembobinage restent en contact étroit avec les rouleaux de guidage en aluminium afin d’assurer un enroulement synchronisé avec assistance en surface.
- Chargement et déchargement: système automatique motorisé facilitant le chargement des arbres de rembobinage et le déchargement des bobines finies.

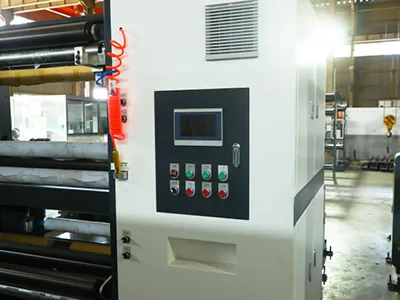

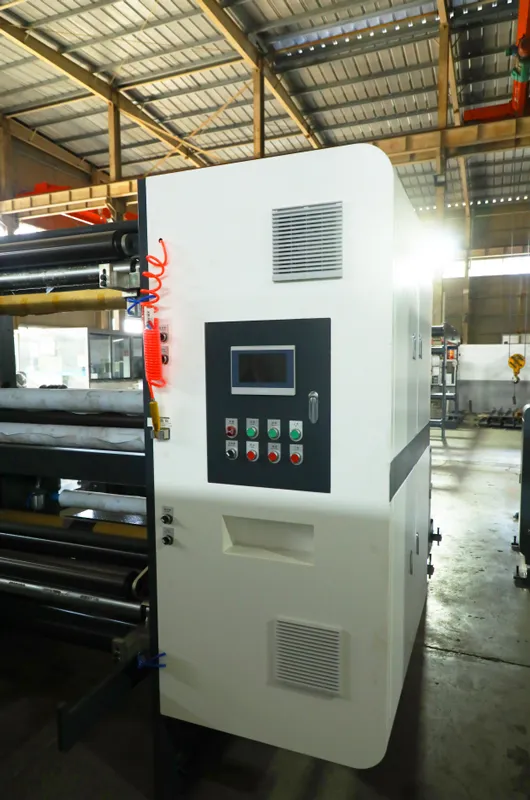

Système de commande : armoire intégrée
- Commande principale: assure la gestion centralisée du moteur principal, du boîtier de commande principal et de la commande vectorielle par servomoteur des moteurs de rembobinage.
- Fonctions intelligentes: intègre un compteur métrique électronique pour le suivi précis de la longueur, des alarmes avec arrêt automatique et une fonction de coupe automatique à longueur fixe.
- Fonctions de préréglage: permet aux opérateurs de définir à l’avance une longueur de refendage ou un diamètre cible de rembobinage afin de déclencher l’arrêt automatique de la machine.
Jianda est spécialisée dans la conception et la fabrication de lignes d’enduction par extrusion et de complexage. Forte de près de quatre décennies d’expertise en ingénierie, l’entreprise fournit des solutions sur mesure aux fabricants du monde entier dans les secteurs de l’emballage alimentaire, notamment pour les gobelets en papier et le papier d’emballage pour hamburgers, ainsi que des matériaux industriels tels que les sacs de ciment et les géotextiles. En intégrant des équipements tels que des coupeuses bobine-feuille, des bobineuses-refendeuses, des presses flexographiques et des machines de découpe, Jianda propose des lignes intégrées d’enduction par extrusion et de complexage permettant de transformer différents supports, du papier kraft et de la feuille d’aluminium aux matériaux tissés et non tissés.
