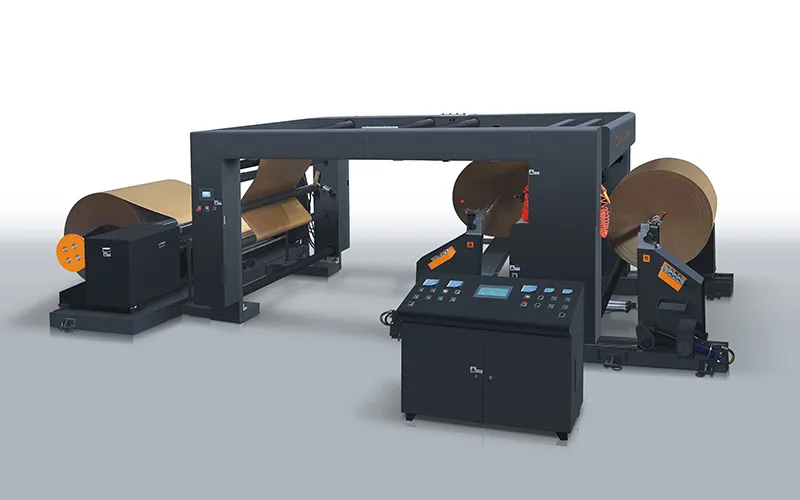

Bobineuse-refendeuse pour bobines mères
La bobineuse-refendeuse pour bobines mères est conçue pour le traitement à grande capacité de bobines de matériaux lourds. Elle transforme efficacement les bobines mères de grand diamètre en papier, carton et matériaux non tissés en bobines finies refendues avec précision. Sa conception offre la stabilité structurelle et le couple nécessaires aux opérations industrielles intensives de transformation.
Notre bobineuse-refendeuse pour bobines mères est conçue pour le refendage et le rembobinage à haut rendement de différents types de bobines grand format et de matériaux en bande robustes :
- Papiers haut de gamme et d’impression: carton blanc, papier offset sans bois, papier kraft et papier couché.
- Papiers spéciaux: papier journal, papier autocopiant, papier cristal ou glacé et papier filtre.
- Matériaux fonctionnels et industriels: papier complexé, papier siliconé et différents types de papiers d’emballage.
- Matériaux souples et composites: matériaux non tissés et composites papier-plastique.
Caractéristiques
- Commande synchronisée: utilise des servomoteurs pour assurer un fonctionnement synchronisé ainsi qu’un contrôle automatique de la tension dégressive pendant l’enroulement central.
- Stabilité: équipée d’un système de réglage de la vitesse par variateur de fréquence, assurant une accélération progressive et un fonctionnement stable à haute vitesse jusqu’à 400 m/min.
- Surveillance intelligente: intègre des systèmes automatiques de comptage métrique et d’alarme afin de réduire les temps d’arrêt et les pertes de matériau.
- Structure de rembobinage: comprend deux arbres expansibles pneumatiques A/B et un système motorisé d’évacuation par chaîne facilitant le déchargement rapide des bobines finies.
- Guidage de bande: utilise un système EPC analogique statique de contrôle de la position des rives pour assurer un déroulage précis.
- Refendage de précision: dispose d’un système de refendage à couteaux circulaires et d’un ventilateur haute pression assurant l’évacuation automatique des déchets de rive.
- Chargement automatisé des bobines: comprend un système hydraulique sans arbre pour le chargement des bobines mères.
Spécifications
| Modèle | ZNKFQ-1400 |
| Grammage des matériaux à refendre | 30–500 g/m², selon le type de support |
| Largeur maximale de déroulage | 1 400 mm |
| Diamètre maximal de déroulage | Ø1 500 mm |
| Diamètre maximal de rembobinage | Ø1 200 mm |
| Plage de largeur de refendage | 30–1 400 mm |
| Diamètre des arbres expansibles de rembobinage | Ø74 mm, 2 arbres |
| Vitesse de refendage | 100–400 m/min, selon l’épaisseur du support ; 600–800 m/min en option |
| Puissance totale | 39 kW |
| Dimensions de la machine (L × l × H) | 6 500 × 4 400 × 2 700 mm |
| Poids total de la machine | 10 000 kg |
Détails de la configuration de la machine
Section de déroulage : rails de guidage linéaires avec chargement automatique hydraulique sans arbre
- Déplacement latéral: contrôlé par des rails de guidage linéaires.
- Chargement: structure de chargement automatique sans arbre.
- Guidage de bande: système EPC haute précision de contrôle de la position des rives.
- Suivi: guidage par capteur à ultrasons.
- Tension: contrôle pneumatique automatique de la tension.
- Réglage: réglage manuel ou automatique de la position latérale et du parallélisme du support.

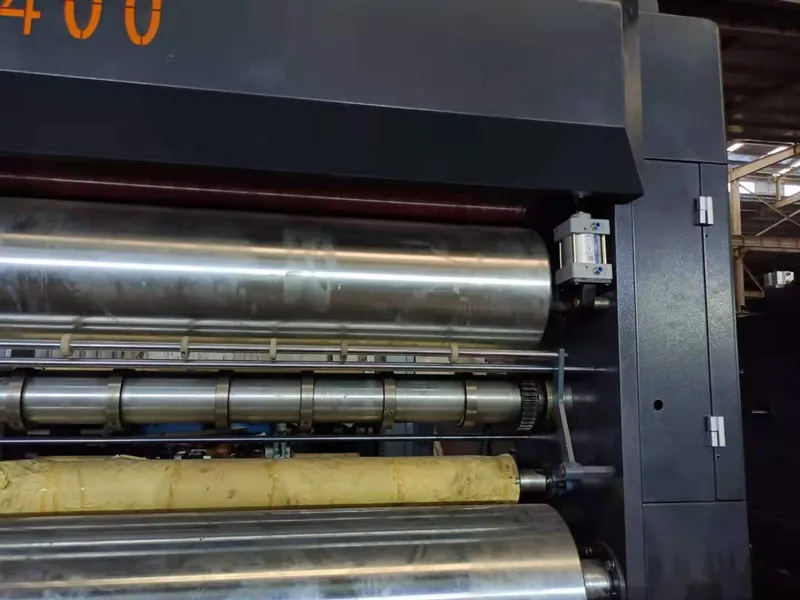

Section d’entraînement principal
- Type: traction active avec pressage pneumatique.
- Entraînement: le moteur principal entraîne l’arbre primaire et les rouleaux actifs.
- Pressage: commandé par des vérins pneumatiques.

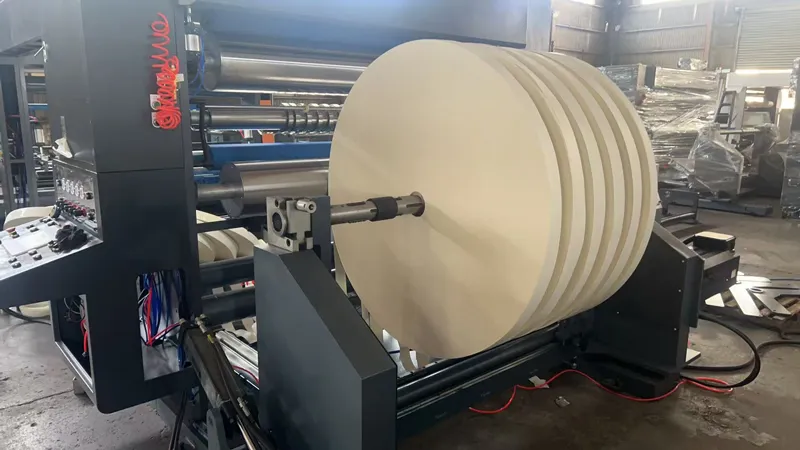

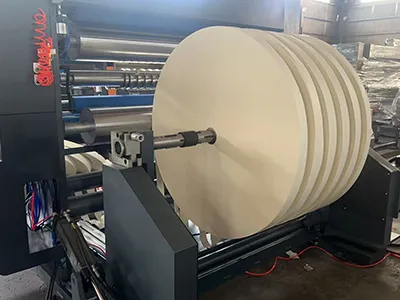

Section de rembobinage : deux arbres expansibles pneumatiques
- Méthode: enroulement central.
- Arbres: enroulement simultané sur deux arbres expansibles pneumatiques.
- Stabilité: bras mécaniques montés sur des rails de guidage linéaires.
- Principe d’appui en surface: les arbres de rembobinage restent en contact étroit avec les rouleaux de guidage en aluminium afin d’assurer un enroulement synchronisé avec assistance en surface.
- Chargement et déchargement: système automatique motorisé facilitant le chargement des arbres de rembobinage et le déchargement des bobines finies.

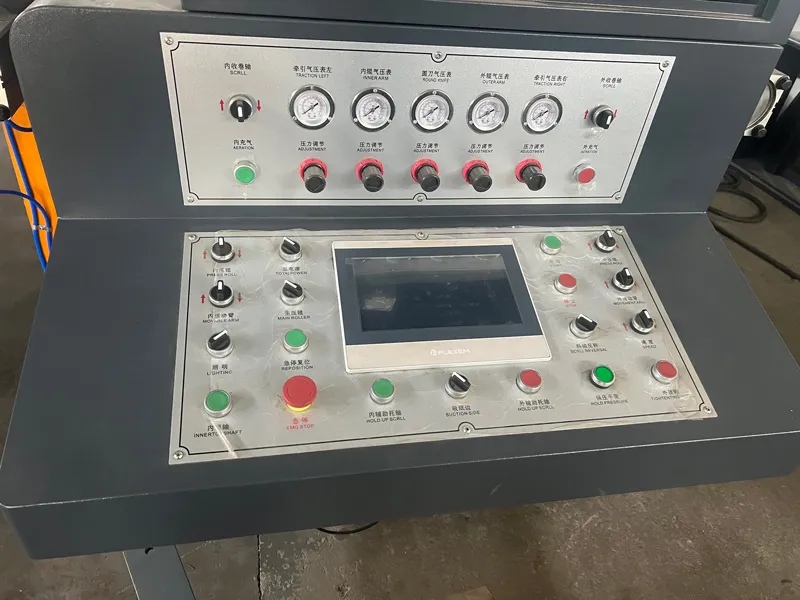

Système de commande : armoire intégrée
- Commande principale: assure la gestion centralisée du moteur principal, du boîtier de commande principal et de la commande vectorielle par servomoteur des moteurs de rembobinage.
- Fonctions intelligentes: intègre un compteur métrique électronique pour le suivi précis de la longueur, des alarmes avec arrêt automatique et une fonction de coupe automatique à longueur fixe.
- Fonctions de préréglage: permet aux opérateurs de définir à l’avance une longueur de refendage ou un diamètre cible de rembobinage afin de déclencher l’arrêt automatique de la machine.
